Steckverbindung/ Schlauchkupplung

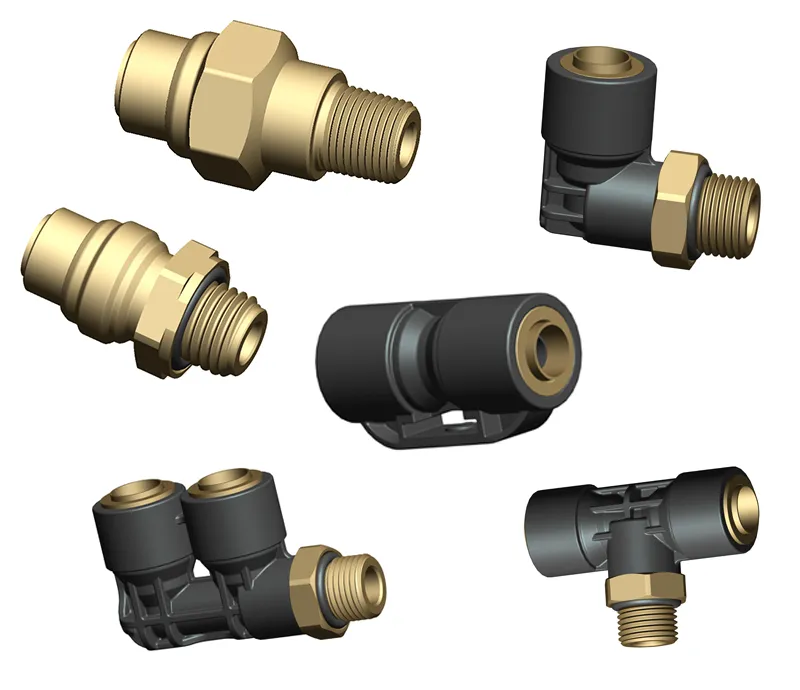

Steckverbindungen für Druckluftbremsen
Diese Steckverbindungen sind essenzielle Baukomponenten für Druckluftsysteme in kommerziellen PKW und bieten schnelle und zuverlässige Anschlüsse von Nylonrohren mit verschiedenen pneumatischen Geräten, z.B. Brems- und Stoßdämpersysteme. Die Steckverbindungen können für Temepraturen von -40°C bis +104°C eingesetzt werden und halten max. Druckbelastungen von 15bar stand. Sie eignen sich für nahtlose Anschlüsse mit PA11 und PA12 Nylonrohre nach QC/T80, DIN74324 und SAE J844 Standards.
Die Steckverbindungen ermöglichen schnellen und einfachen Einbau und eine sichere Verbindung zwischen Gewindeanschlüssen und Nylonrohren. Bei Bedarf können die Steckverbindungen leicht auseinandergebaut und wieder zusammengesetzt werden, sodass höchste Flexibilität geboten ist. Die Materialien für die Dichtungen, darunter NBR, EPDM und FKM werden je nach Anwendungsbereich und Flüssigkeit ausgewählt und somit sind die Steckverbindungen sowohl mit Druckluft, als auch Wasser, Kühlflüssigkeit und Hydraulikflüssigkeit kompatibel. Die Steckverbindungen sind kompakt und lange haltbar und werden mit Messing, Nylon und Gummidichtungen gefertigt um leichten Einbau bei wenig Platz und lange Haltbarkeit zu ermöglichen.

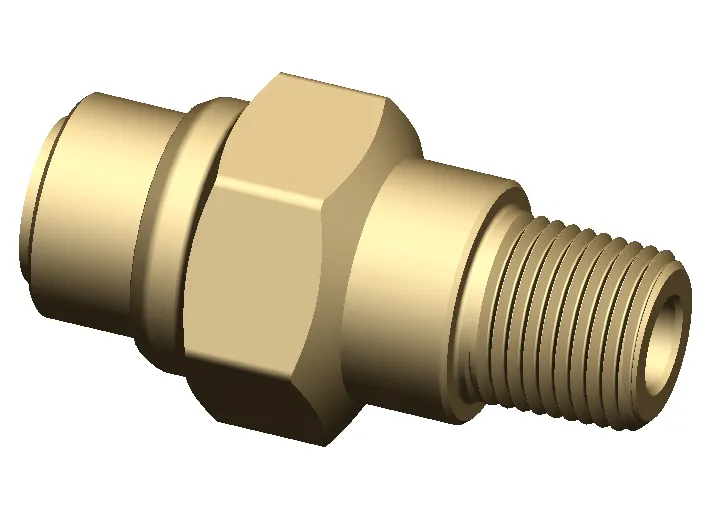

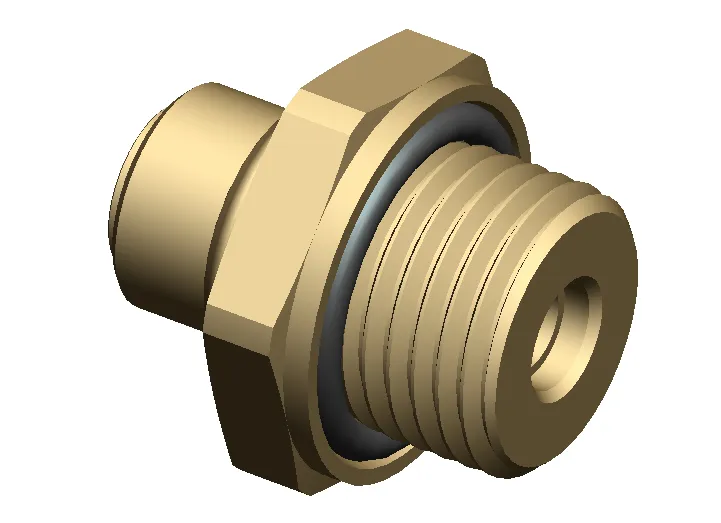

Steckverbinder
| Modell | Gewinde | Anschlussgröße |
| RQ83101N3E | NPT1/8 | 6×1 |
| RQ83101N4E | NPT1/8 | 8×1 |
| RQ83102N4E | NPT1/4 | 8×1 |
| RQ83102N5E | NPT1/4 | 10×1.25 |
| RQ83102N6E | NPT1/4 | 12×1.5 |
| RQ83103N4E | NPT3/8 | 8×1 |
| RQ83103N5E | NPT3/8 | 10×1.25 |
| RQ83103N6E | NPT3/8 | 12×1.5 |
| Modell | Gewinde | Anschlussgröße |
| RQ83110N3E | M10×1 | 6×1 |
| RQ83112N3E | M12×1.5 | 6×1 |
| RQ83112N4E | M12×1.5 | 8×1 |
| RQ83112N5E | M12×1.5 | 10×1.25 |
| RQ83114N4E | M14×1.5 | 8×1 |
| RQ83116N3E | M16×1.5 | 6×1 |
| RQ83116N4E | M16×1.5 | 8×1 |
| RQ83116N5E | M16×1.5 | 10×1.25 |
| RQ83116N6E | M16×1.5 | 12×1.5 |
| RQ83116N7E | M16×1.5 | 14×1.5 |
| RQ83116N8E | M16×1.5 | 16×2.0 |
| RQ83122N3E | M22×1.5 | 6×1 |
| RQ83122N4E | M22×1.5 | 8×1 |
| RQ83122N5E | M22×1.5 | 10×1.25 |
| RQ83122N6E | M22×1.5 | 12×1.5 |
| RQ83122N7E | M22×1.5 | 14×1.5 |
| RQ83122N8E | M22×1.5 | 16×2.0 |

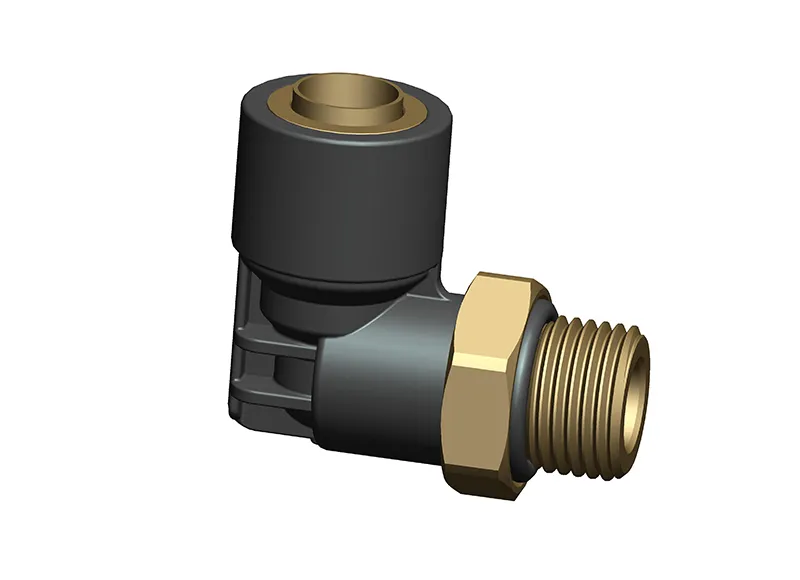

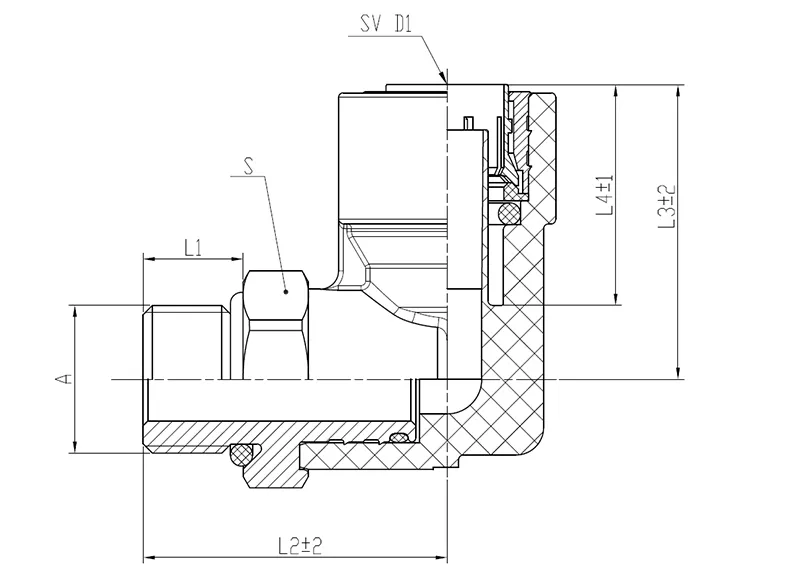

L-Steckverbinder mit 90° Winkel, Kompositmaterial
| Modell | D1 | A | L1 | S | L2 | L3 | L4 |
| RQ83201N3E | 6×1.0 | NPT1/8-27 | 10 | 17 | 27.5 | 24.5 | 19 |
| RQ83203N3E | 6×1.0 | NPT3/8-18 | 14.3 | 22 | 32 | 24.5 | 19 |
| RQ83210N3E | 6×1.0 | M10×1.0 | 8 | 15 | 25.5 | 24.5 | 19 |
| RQ83212N3E | 6×1.0 | M12×1.5 | 9 | 17 | 26.5 | 24.5 | 19 |
| RQ83216N3E | 6×1.0 | M16×1.5 | 10.8 | 21 | 28.5 | 24.5 | 19 |
| RQ83222N3E | 6×1.0 | M22×1.5 | 10.8 | 27 | 29.5 | 24.5 | 19 |
| RQ83203N4E | 8×1.0 | NPT3/8-18 | 14.3 | 22 | 34 | 26.5 | 20.5 |
| RQ83210N4E | 8×1.0 | M10×1.0 | 8 | 17 | 27.5 | 26.5 | 20.5 |
| RQ83212N4E | 8×1.0 | M12×1.5 | 9 | 17 | 29 | 26.5 | 20.5 |
| RQ83214N4E | 8×1.0 | M14×1.5 | 10.8 | 21 | 31 | 26.5 | 20.5 |
| RQ83216N4E | 8×1.0 | M16×1.5 | 10.8 | 21 | 31 | 26.5 | 20.5 |
| RQ83218N4E | 8×1.0 | M18×1.5 | 10.8 | 24 | 31.5 | 26.5 | 20.5 |
| RQ83222N4E | 8×1.0 | M22×1.5 | 10.8 | 27 | 32 | 26.5 | 20.5 |
| RQ83216N5E | 10×1.25 | M16×1.5 | 10.8 | 21 | 32 | 29 | 22 |
| RQ83222N5E | 10×1.25 | M22×1.5 | 10.8 | 27 | 33 | 29 | 22 |
| RQ83212N6E | 12×1.5 | M12×1.5 | 9 | 21 | 31 | 32 | 24 |
| RQ83216N6E | 12×1.5 | M16×1.5 | 10.8 | 21 | 33 | 32 | 24 |
| RQ83222N6E | 12×1.5 | M22×1.5 | 10.8 | 27 | 34 | 32 | 24 |
| RQ83216N7E | 14×1.5 | M16×1.5 | 10.8 | 24 | 35 | 36 | 27 |
| RQ83222N7E | 14×1.5 | M22×1.5 | 10.8 | 27 | 35 | 36 | 27 |
| RQ83230N7A | 14×1.5 | M30×1.5 | 10 | 36 | 40 | 36 | 27 |
| RQ83216N8E | 16×2.0 | M16×1.5 | 10.8 | 24 | 38.5 | 38.5 | 28 |
| RQ83222N8E | 16×2.0 | M22×1.5 | 10.8 | 27 | 39 | 38.5 | 28 |

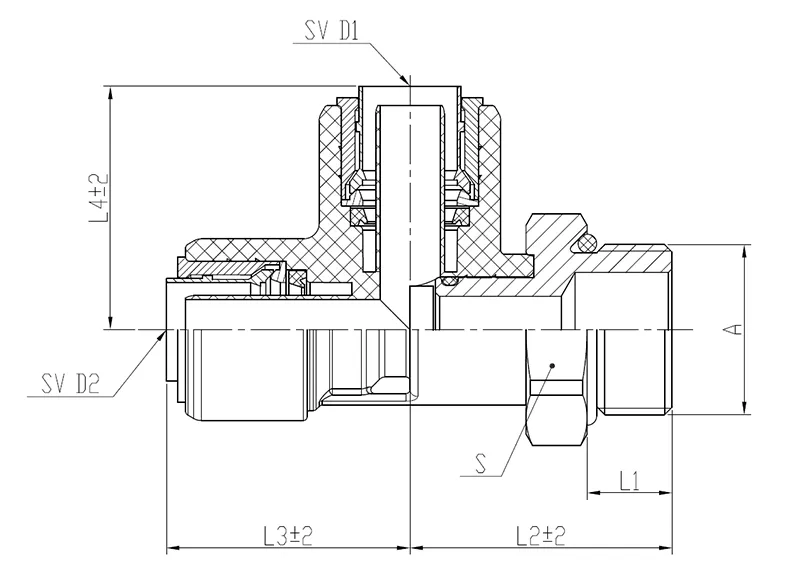

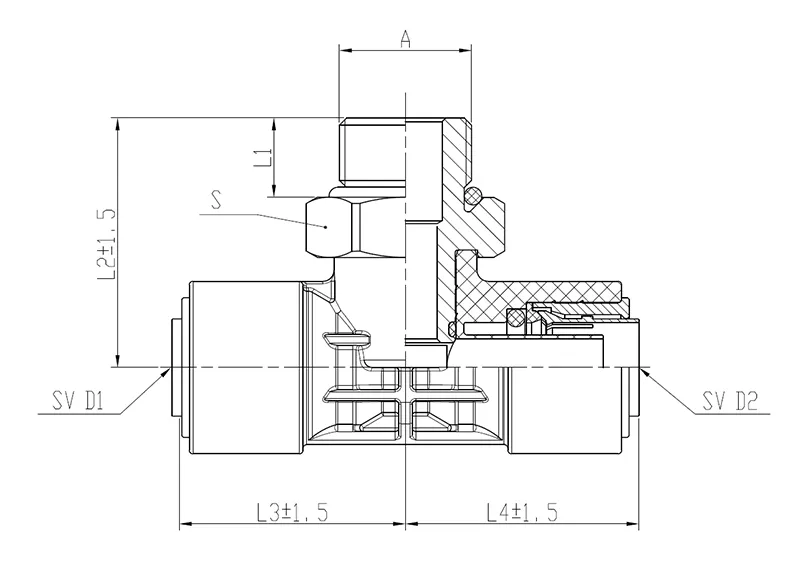

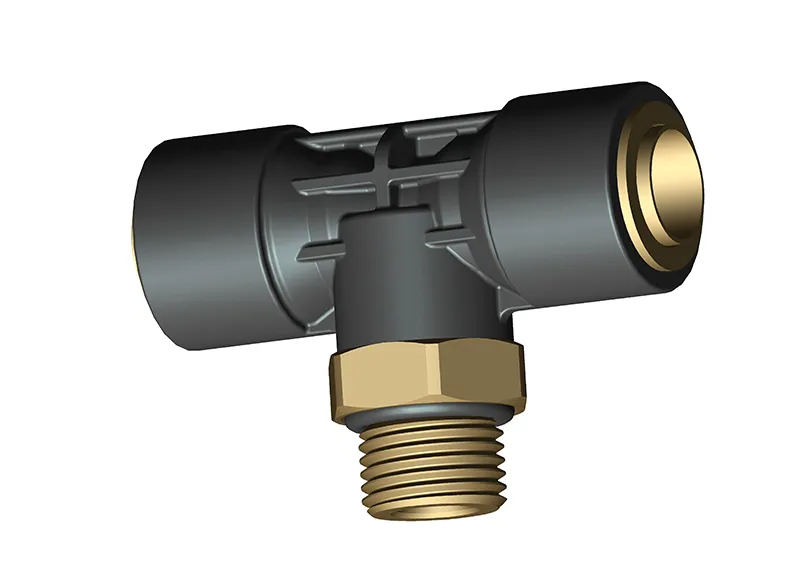

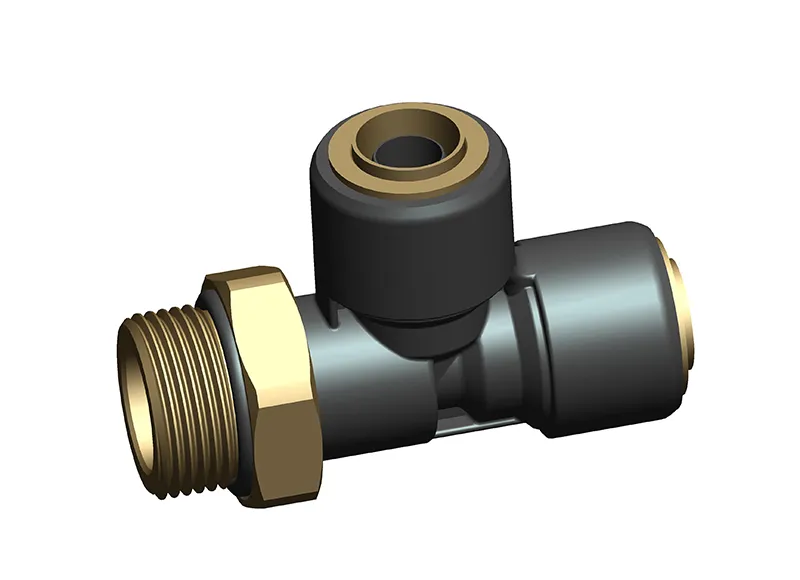

T-Steckverbinder aus Kompositmaterial
| Modell | D1 | D2 | A | L1 | S | L2 | L3 | L3 |
| RQ83412N3N3E | 6×1.0 | 6×1.0 | M12×1.5 | 9 | 17 | 26.5 | 24.5 | 24.5 |
| RQ83412N3N4E | 6×1.0 | 8×1.0 | M12×1.5 | 9 | 17 | 29 | 26.5 | 25.5 |
| RQ83416N3N3E | 6×1.0 | 6×1.0 | M16×1.5 | 10.8 | 21 | 28.5 | 24.5 | 24.5 |
| RQ83403N4N4E | 8×1.0 | 8×1.0 | NPT3/8-18 | 14.3 | 22 | 34 | 26.5 | 26.5 |
| RQ83412N4N4E | 8×1.0 | 8×1.0 | M12×1.5 | 9 | 17 | 29 | 26.5 | 26.5 |
| RQ83416N4N4E | 8×1.0 | 8×1.0 | M16×1.5 | 10.8 | 21 | 31 | 26.5 | 26.5 |
| RQ83422N4N4E | 8×1.0 | 8×1.0 | M22×1.5 | 10.8 | 27 | 32 | 26.5 | 26.5 |
| RQ83422N4N6E | 8×1.0 | 12×1.5 | M22×1.5 | 10.8 | 27 | 34 | 28.5 | 32 |
| RQ83416N5N5E | 10×1.25 | 10×1.25 | M16×1.5 | 10.8 | 21 | 32 | 29 | 29 |
| RQ83416N6N6E | 12×1.5 | 12×1.5 | M16×1.5 | 10.8 | 21 | 33 | 32 | 32 |
| RQ83418N6N6E | 12×1.5 | 12×1.5 | M18×1.5 | 10.8 | 24 | 34 | 32 | 32 |
| RQ83422N6N6E | 12×1.5 | 12×1.5 | M22×1.5 | 10.8 | 27 | 34 | 32 | 32 |
| Modell | D1 | D2 | A | L1 | S | L2 | L3 | L4 |
| RQ83516N4N4E | 8×1.0 | 8×1.0 | M16×1.5 | 10.8 | 21 | 31 | 26.5 | 26.5 |
| RQ83522N4N4E | 8×1.0 | 8×1.0 | M22×1.5 | 10.8 | 27 | 32 | 26.5 | 26.5 |
| RQ83522N4N6E | 8×1.0 | 12×1.5 | M22×1.5 | 10.8 | 27 | 34 | 28 | 27.5 |
| RQ83503N5N7E | 10×1.25 | 14×1.5 | NPT3/8-18 | 14.3 | 24 | 37 | 30.5 | 33 |
| RQ83516N5T1E | 10×1.25 | Inflation valve | M16×1.5 | 10.8 | 21 | 32 | 29 | 25.5 |
| RQ83522N5N7E | 10×1.25 | 14×1.5 | M22×1.5 | 10.8 | 27 | 34 | 30.5 | 32.5 |
| RQ83516N6T1E | 12×1.5 | Inflation valve | M16×1.5 | 10.8 | 21 | 33 | 32 | 26 |
| RQ83522N6N6E | 12×1.5 | 12×1.5 | M22×1.5 | 10.8 | 27 | 34 | 31.5 | 31.5 |
| RQ83522N7N7E | 14×1.5 | 14×1.5 | M22×1.5 | 10.8 | 27 | 36 | 36 | 36 |
| RQ83522N7T1E | 14×1.5 | Inflation valve | M22×1.5 | 10.8 | 27 | 35 | 35.5 | 27 |

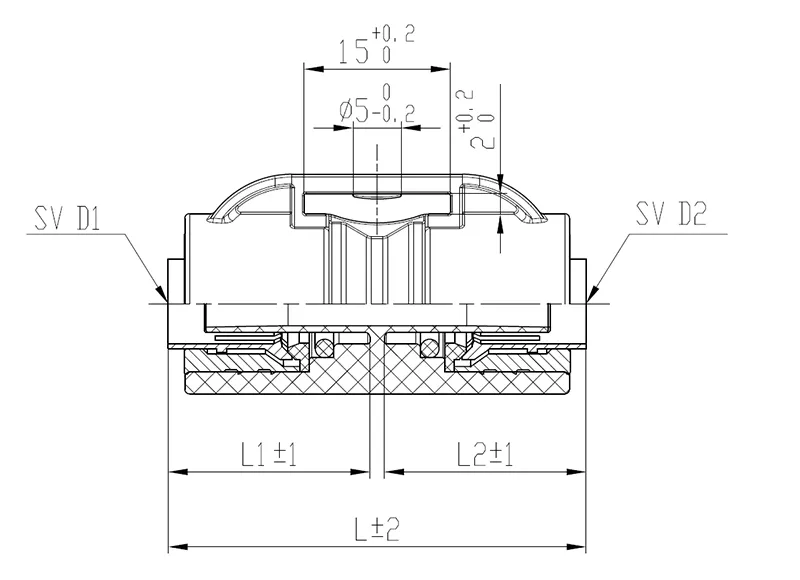

Schnellverbinder gerade, Kompositmaterial
| Modell | D1 | D2 | L | L1 | L2 |
| RQ831N3N3E | 6×1.0 | 6×1.0 | 42 | 19 | 19 |
| RQ831N3N4E | 6×1.0 | 8×1.0 | 43 | 19 | 20.5 |
| RQ831N4N4E | 8×1.0 | 8×1.0 | 43 | 20.5 | 20.5 |

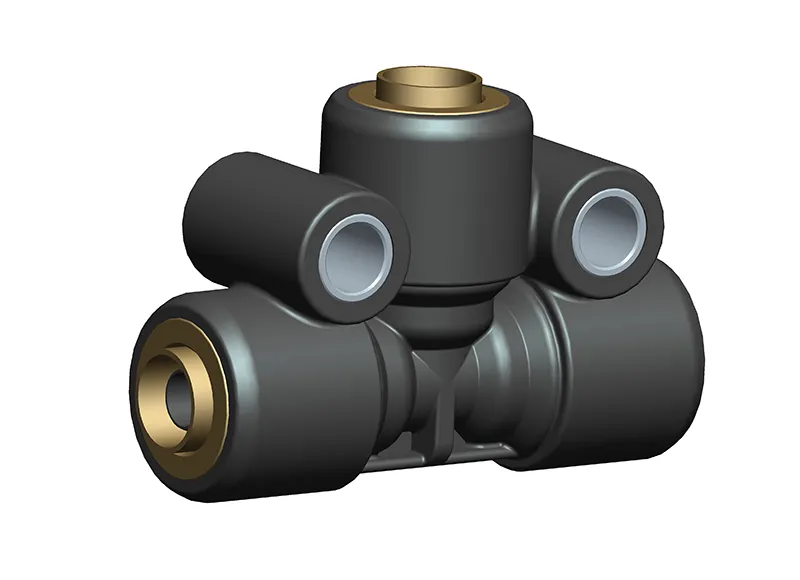

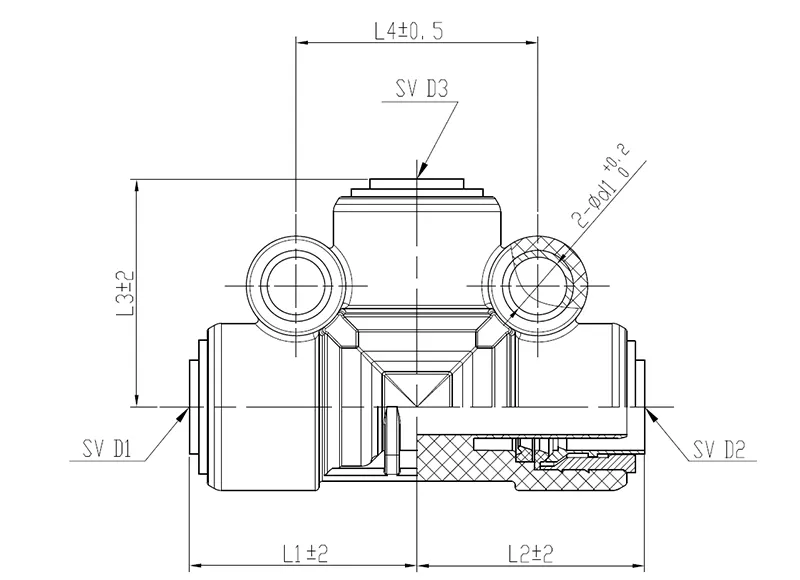

T-Steckverbindung, Kompositmaterial
| Modell | D1 | D2 | D3 | L1 | L2 | L3 | L4 | d1 |
| RQ834N3N3N3E | 6×1.0 | 6×1.0 | 6×1.0 | 24.5 | 24.5 | 24.5 | 26.8 | 6.1 |
| RQ834N4N4N4E | 8×1.0 | 8×1.0 | 8×1.0 | 26.5 | 26.5 | 26.5 | 26.8 | 6.1 |
| RQ834N5N5N5E | 10×1.25 | 10×1.25 | 10×1.25 | 28.5 | 28.5 | 28.5 | 29.5 | 8.1 |
| RQ834N6N6N6E | 12×1.5 | 12×1.5 | 12×1.5 | 32 | 32 | 32 | 34 | 8.1 |
| RQ834N7N7N7E | 14×1.5 | 14×1.5 | 14×1.5 | 35.5 | 35.5 | 35.5 | 37 | 8.1 |

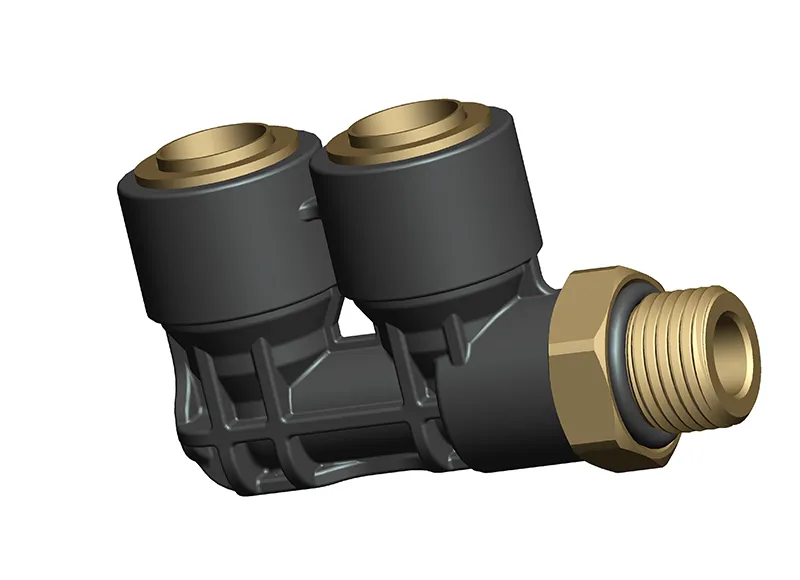

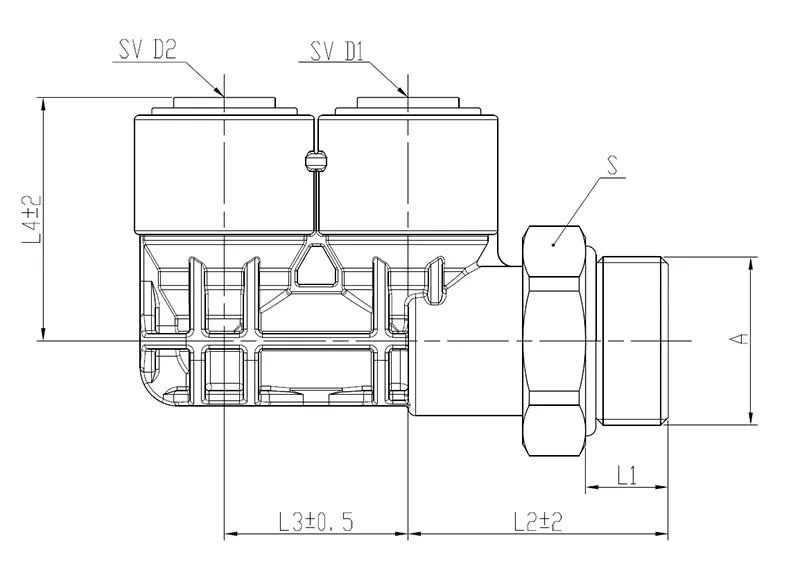

Doppelte Schwenkverschraubung aus Kompositmaterial
| Modell | D1 | D2 | A | L1 | S | L2 | L3 | L4 |
| RQ83601N3N3E | 6×1.0 | 6×1.0 | NPT1/8-27 | 10 | 17 | 27.5 | 18 | 24.5 |
| RQ83603N3N3E | 6×1.0 | 6×1.0 | NPT3/8-18 | 14.3 | 22 | 32 | 18 | 24.5 |
| RQ83610N3N3E | 6×1.0 | 6×1.0 | M10×1.0 | 8 | 15 | 25.5 | 18 | 24.5 |
| RQ83612N3N3E | 6×1.0 | 6×1.0 | M12×1.5 | 9 | 17 | 26.5 | 18 | 24.5 |
| RQ83612N3N4E | 6×1.0 | 8×1.0 | M12×1.5 | 9 | 17 | 28.5 | 19 | 25.5 |
| RQ83616N3N3E | 6×1.0 | 6×1.0 | M16×1.5 | 10.8 | 21 | 28.5 | 18 | 24.5 |
| RQ83616N3N4E | 6×1.0 | 8×1.0 | M16×1.5 | 10.8 | 21 | 30 | 19 | 25.5 |
| RQ83622N3N3E | 6×1.0 | 6×1.0 | M22×1.5 | 10.8 | 27 | 29.5 | 18 | 24.5 |
| RQ83622N3N4E | 6×1.0 | 8×1.0 | M22×1.5 | 10.8 | 27 | 31 | 19 | 25.5 |
| RQ83622N3N5E | 6×1.0 | 10×1.25 | M22×1.5 | 10.8 | 27 | 33 | 20 | 29 |
| RQ83622N3N6E | 6×1.0 | 12×1.5 | M22×1.5 | 10.8 | 27 | 34 | 21 | 32 |
| RQ83603N4N4E | 8×1.0 | 8×1.0 | NPT3/8-18 | 14.3 | 22 | 34 | 20 | 26.5 |
| RQ83603N4N6E | 8×1.0 | 12×1.5 | NPT3/8-18 | 14.3 | 22 | 36.5 | 22 | 32 |
| RQ83612N4N4E | 8×1.0 | 8×1.0 | M12×1.5 | 9 | 17 | 28.5 | 20 | 26.5 |
| RQ83616N4N4E | 8×1.0 | 8×1.0 | M16×1.5 | 10.8 | 21 | 31 | 20 | 26.5 |
| RQ83616N4N5E | 8×1.0 | 10×1.25 | M16×1.5 | 10.8 | 21 | 32 | 21 | 29 |
| RQ83616N4N6E | 8×1.0 | 12×1.5 | M16×1.5 | 10.8 | 21 | 33 | 22 | 32 |
| RQ83622N4N4E | 8×1.0 | 8×1.0 | M22×1.5 | 10.8 | 27 | 32 | 20 | 26.5 |
| RQ83622N4N6E | 8×1.0 | 12×1.5 | M22×1.5 | 10.8 | 27 | 34 | 22 | 32 |
| RQ83622N5N5E | 10×1.25 | 10×1.25 | M22×1.5 | 10.8 | 27 | 33 | 22 | 29 |
| RQ83622N5N7E | 10×1.25 | 14×1.5 | M22×1.5 | 10.8 | 27 | 34 | 26 | 35.5 |
| RQ83616N6N6E | 12×1.5 | 12×1.5 | M16×1.5 | 10.8 | 21 | 33 | 24 | 32 |
| RQ83622N6N6E | 12×1.5 | 12×1.5 | M22×1.5 | 10.8 | 27 | 34 | 24 | 32 |
