Schlauchkupplung/ Schlauchtülle
Steckverbindung für Luftbremsen
Unsere Schlauchkupplungen eignen sich für Druckluftbremssysteme in kommerziellen PKWs. Diese Kupplungen ermöglichen schnelle Verbindung von Nylonrohren und den pneumatischen Geräten oder Brems- und Stoßdämpersystemen, in denen sie genutzt werden sollen. Sie können Temperaturen von -45°C bis +104°C standhalten und halten einen max. Druck von 15bar aus. Die Schlauchkupplungen sind mit Nylonschläuchen aus PA11 und PA12 kompatibel und entsprechen QC/T80 und DIN74324 Standards.
Kostenvoranschlag erhalten

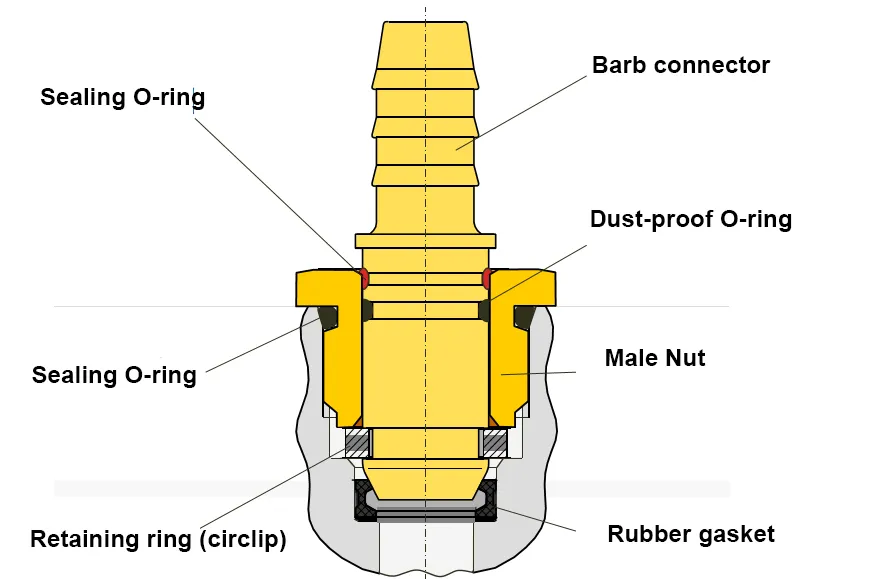

Unsere Steckverbindungen bestehen aus zwei Hauptkomponenten:
- Gewindekörper: bestehend aus Mutternsitz, elastischer Unterlegscheibe, Schnappring, O-Ring und Steckverbinderkörper
-
Stutzen/ Tülle: Steckverbindung/ Kupplung und O-Ring/ Dichtungsring
Der Gewindekörper/ Mutternsitz wird mit JED-388 Standard konformen Anschlüssen gekoppelt und die Tülle direkt in das Nylonrohr oder den Nylonschlauch eingeführt. So können Rohre schnell in verschiedene Systeme eingebaut und angeschlossen werden. Für die die Gewindekörper der Schlauchkupplungen wird Messing eingesetzt und die Tülle besteht aus Messing oder Nylon. Die Kupplungen sind sicher und zuverlässig und können für die meisten kommerzielen Fahrzeuge auf dem nationalen oder europäischen Markt eingesetzt werden.
Schlüsselparameter
- Hauptmaterial: Mesing, Kunststoff oder Kautschuk
- Geeignet zum Anschluss gemäß JED-388 Standards
- Geeignet für Druckluftanwendungen
- Betriebstemperatur: -45°C bis +104°C
- Max. Druckbelastung: 15 bar
Vorteile
Diese Kupplungen werden für Nylonrohre in der Automobilbranche eingesetzt, z.B. Druckluftsysteme und ersetzen traditionelle Metallrohre. Nylonrohre sind höchst widerstandsfähig bei hohen Vibrationen und Verformungen, sodass sie einfach zu handhaben und installieren sind, vor allem im Vergleich zu Metallrohren.

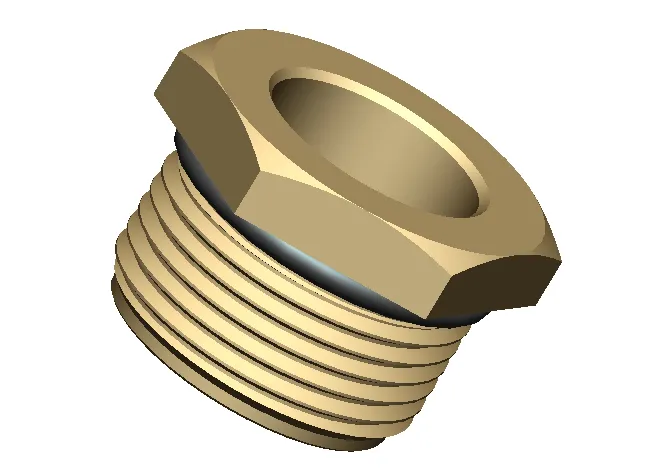

Mutter mit Steckgewinde (Stecker für Luftbremse)
| Modell | M1 | S | L1 | L2 | D1 | Anschlussgröße |
| B2300M10G06 | M10×1 | 12 | 10.2 | 6 | 6.3 | NG06 |
| B2300M16G08 | M16×1.5 | 19 | 16.5 | 12.5 | 9.5 | NG08 |
| B2300M22G12 | M22×1.5 | 24 | 16.5 | 12.5 | 15 | NG12 |
Sicherungsring (Seegerring)
| Modell | L1 | L2 | T1 | T2 | Anschlussgröße |
| B2300001G06 | 7.3 | 8.1 | 2.5 | 1.1 | NG06 |
| B2300001G08 | 11.6 | 14.3 | 3 | 2.3 | NG08 |
| B2300001G12 | 20.1 | 24 | 3 | 2.6 | NG12 |
Dichtungsring
| Modell | D1 | D2 | T | Anschlussgröße |
| B2300002G06 | 6.4 | 3.4 | 3.3 | NG06 |
| B2300002G08 | 9.7 | 5.4 | 4 | NG08 |
| B2300002G12 | 15.2 | 10.9 | 4 | NG12 |

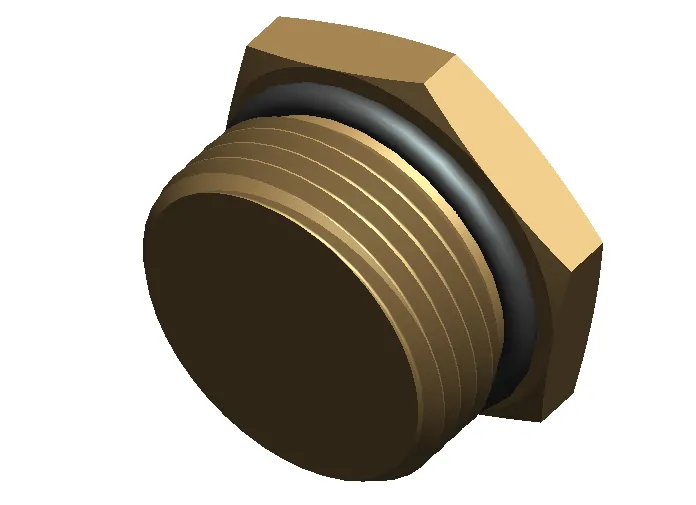

Blindstopfen
| Modell | M1 | L1 | L2 | S | Anschlussgröße |
| B2300M10T00 | M10×1 | 6 | 10 | 12 | NG06 |
| B2300M16T00 | M16×1.5 | 10 | 14 | 19 | NG08 |
| B2300M22T00 | M22×1.5 | 10 | 14 | 24 | NG12 |
Drehverschraubung
| Modell | M1 | S | L1 | L2 | Rohrgröße |
| B2301Q12W04 | M12×1.25 | 14 | 35 | 16 | 6×1 |
| B2301Q14W06 | M14×1.5 | 17 | 38 | 16 | 8×1 |
| B2301Q16W07 | M16×1.5 | 19 | 41 | 22 | 10×1.25 |
| B2301Q18W09 | M18×1.5 | 21 | 41 | 22 | 12×1.5 |

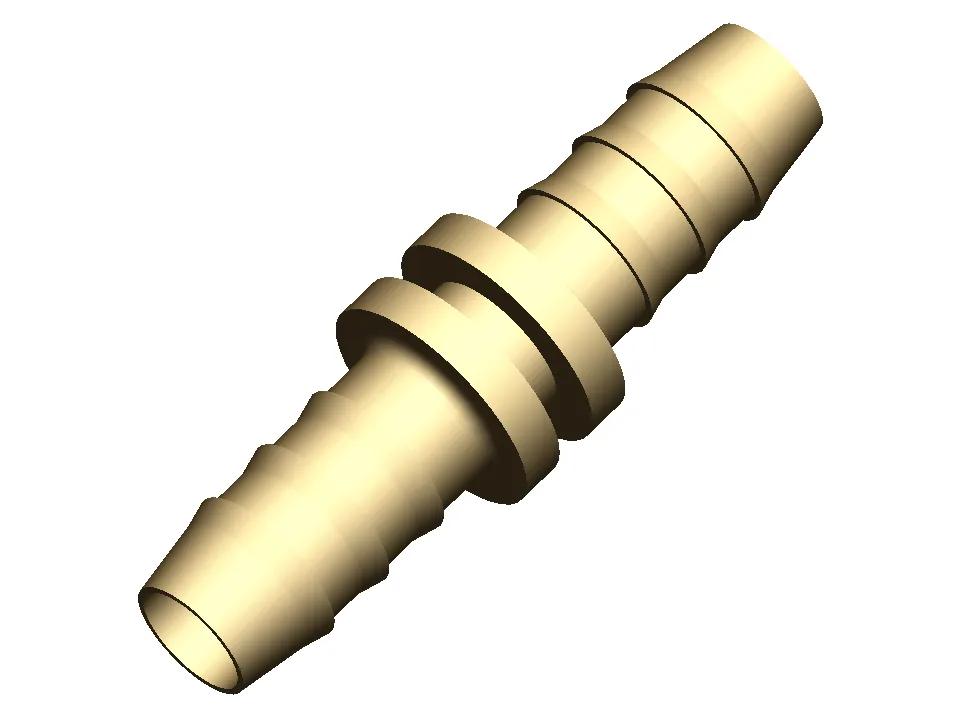

Schlauchtülle
| Modell | D1 | L1 | L2 | L3 | Rohrgröße |
| B2301W04W04 | 12 | 41 | 16 | 16 | 6×1 |
| B2301W06W06 | 15 | 41 | 16 | 16 | 8×1 |
| B2301W07W07 | 15 | 53 | 22 | 22 | 10×1.25 |
| B2301W09W09 | 16 | 53 | 22 | 22 | 12×1.5 |
| B2301W10W10 | 16 | 53 | 22 | 22 | 14×2 |
| B2301W11W11 | 16 | 59 | 25 | 25 | 14×1.5 |
| B2301W12W12 | 16 | 59 | 25 | 25 | 16×2 |

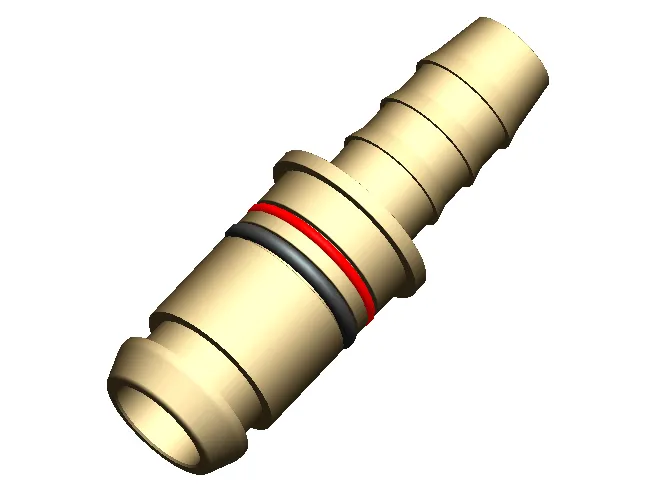

Schlauchkupplung, gerade mit Tülle
| Modell | D1 | L1 | L2 | Rohrgröße | Anschlussgröße |
| B2301N06W04 | 6.3 | 33.5 | 16 | 6×1 | NG06 |
| B2301N08W04 | 9.4 | 43.5 | 16 | 6×1 | NG08 |
| B2301N08W06 | 9.4 | 43.5 | 16 | 8×1 | NG08 |
| B2301N08W07 | 9.4 | 49.5 | 22 | 10×1.25 | NG08 |
| B2301N08W09 | 9.4 | 49.5 | 22 | 12×1.5 | NG08 |
| B2301N12W04 | 14.9 | 43.5 | 16 | 6×1 | NG12 |
| B2301N12W06 | 14.9 | 43.5 | 16 | 8×1 | NG12 |
| B2301N12W07 | 14.9 | 49.5 | 22 | 10×1.25 | NG12 |
| B2301N12W09 | 14.9 | 49.5 | 22 | 12×1.5 | NG12 |
| B2301N12W10 | 14.9 | 49.5 | 22 | 14×2.0 | NG12 |
| B2301N12W11 | 14.9 | 52.5 | 25 | 14×1.5 | NG12 |
| B2301N12W12 | 14.9 | 52.5 | 25 | 16×2.0 | NG12 |
L-Schlauchverbinder
| Modell | D1 | L1 | L2 | L3 | Rohrgröße |
| B2302N06W04 | 7.3 (6.3) | 22 | 24 | 16 | 6×1 |
| B2302N08W04 | 9.4 | 33 | 24 | 16 | 6×1 |
| B2302N08W06 | 9.4 | 33 | 24 | 16 | 8×1 |
| B2302N08W07 | 9.4 | 34 | 33 | 22 | 10×1.25 |
| B2302N08W09 | 9.4 | 35 | 33 | 22 | 12×1.5 |
| B2302N12W04 | 14.9 | 35 | 26.5 | 16 | 6×1 |
| B2302N12W06 | 14.9 | 35 | 26.5 | 16 | 8×1 |
| B2302N12W06 L | 14.9 | 50 | 26.5 | 16 | 8×1 |
| B2302N12W07 | 14.9 | 35 | 32.5 | 22 | 10×1.25 |
| B2302N12W09 | 14.9 | 35 | 32.5 | 22 | 12×1.5 |
| B2302N12W09 P | 14.9 | 36.5 | 39 | 29.5 | 12×1.5 |
| B2302N12W09 L | 14.9 | 46 | 32.5 | 22 | 12×1.5 |
| B2302N12W10 | 14.9 | 35 | 32.5 | 22 | 14×2 |
| B2302N12W11 | 14.9 | 37 | 35.5 | 25 | 14×1.5 |
| B2302N12W12 | 14.9 | 37 | 35.5 | 25 | 16×2 |

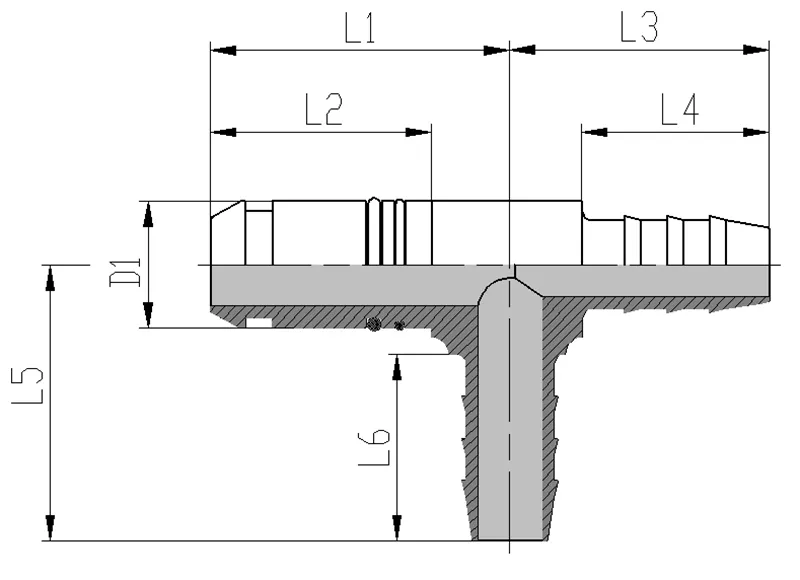

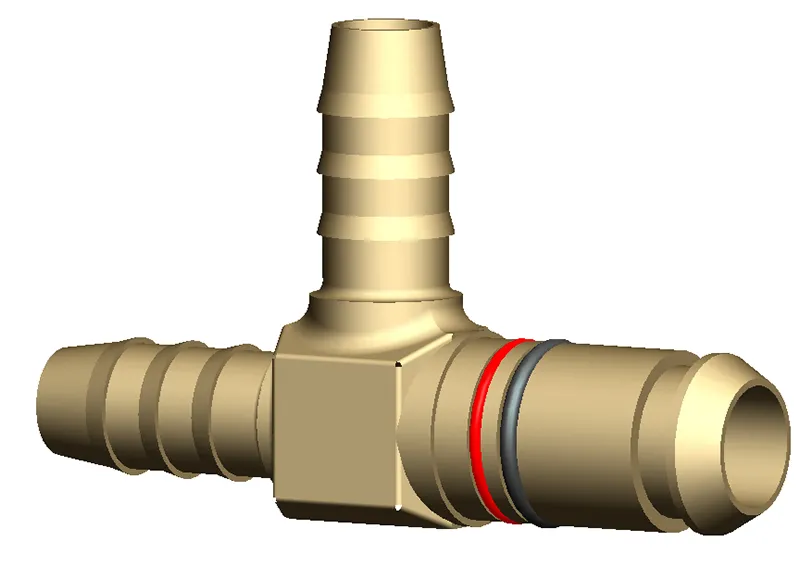

T-Schlauchverbinder
| Modell | L1 | L2 | L3 | L4 | L5 | L6 |
| B2304W04W04W04 | 22 | 16 | 22 | 16 | 22 | 16 |
| B2304W06W06W06 | 22 | 16 | 22 | 16 | 22 | 16 |
| B2304W07W07W07 | 29 | 22 | 29 | 22 | 29 | 22 |
| B2304W09W09W09 | 29 | 22 | 29 | 22 | 29 | 22 |
| B2304W10W10W10 | 29 | 22 | 29 | 22 | 29 | 22 |
| B2304W11W11W11 | 34.5 | 25 | 34.5 | 25 | 34.5 | 25 |
| B2304W12W12W12 | 34.5 | 25 | 34.5 | 25 | 34.5 | 25 |
| B2304W06W04W06 | 22 | 16 | 22 | 16 | 22 | 16 |
| B2304W06W09W09 | 23 | 16 | 29 | 22 | 29 | 22 |
| B2304W09W06W09 | 29 | 22 | 23 | 16 | 29 | 22 |
| B2304W12W09W12 | 33 | 25 | 30 | 22 | 33 | 25 |
| Modell | D1 | L1 | L2 | L3 | L4 | L5 | L6 |
| B2304W06N08W06 | 9.4 | 35 | 26 | 24 | 16 | 24 | 16 |
| B2304W06N08W09 | 9.4 | 35 | 26 | 24 | 16 | 30 | 22 |
| B2304W06N12W06 | 15 | 35 | 26 | 26.5 | 16 | 26.5 | 16 |
| B2304W06N12W09 | 15 | 35 | 26 | 26.5 | 16 | 32.5 | 22 |
| B2304W07N12W07 | 15 | 35 | 26 | 32.5 | 22 | 32.5 | 22 |
| B2304W09N12W09 | 15 | 35 | 26 | 32.5 | 22 | 32.5 | 22 |
| B2304W10N12W10 | 15 | 35 | 26 | 32.5 | 22 | 32.5 | 22 |
| B2304W11N12W11 | 15 | 35 | 26 | 35.5 | 25 | 35.5 | 25 |
| B2304W12N12W12 | 15 | 35 | 26 | 35.5 | 25 | 35.5 | 25 |
| Modell | D1 | L1 | L2 | L3 | L4 | L5 | L6 |
| B2305N06W04W04 | 6.3 | 21 | 16 | 22 | 16 | 22 | 16 |
| B2305N08W06W06 | 9.4 | 33 | 26 | 22.5 | 16 | 24 | 16 |
| B2305N12W06W06 | 15 | 35 | 26 | 26.5 | 16 | 26.5 | 16 |
| B2305N12W06W09 | 15 | 35 | 26 | 30.5 | 22 | 26.5 | 16 |
| B2305N12W07W07 | 15 | 35 | 26 | 30.5 | 22 | 32.5 | 22 |
| B2305N12W09W09 | 15 | 35 | 26 | 30.5 | 22 | 32.5 | 22 |
| B2305N12W09W12 | 15 | 35 | 26 | 33.5 | 25 | 32.5 | 22 |
| B2305N12W10W10 | 15 | 35 | 26 | 30.5 | 22 | 32.5 | 22 |
| B2305N11W11W11 | 15 | 35 | 26 | 33.5 | 25 | 35.5 | 25 |
| B2305N11W12W12 | 15 | 35 | 26 | 33.5 | 25 | 35.5 | 25 |
