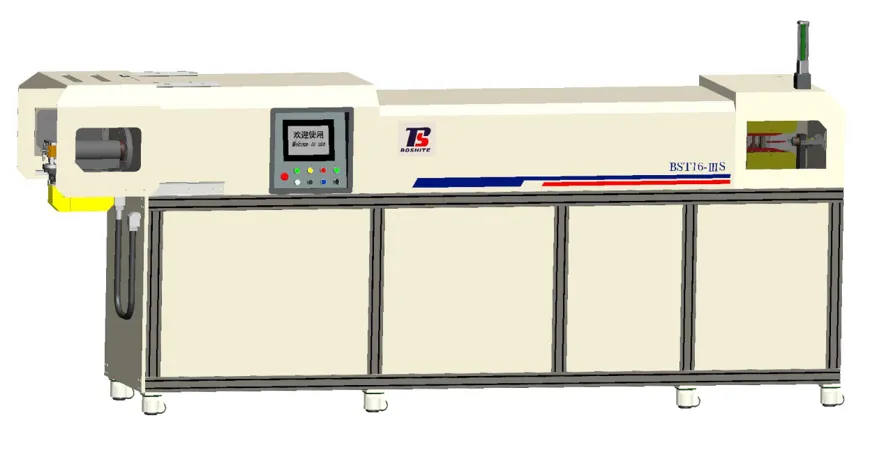

Die 3. Generation unserer Rohrbiegemaschinen für Nylonrohre wird vornehmlich zur Herstellung von einschichtigen PA11 und PA12 Rohren für den Fahrzeugbau eingesetzt. Ein festgelegtes Heizsystem, welche mit nur 8.5kW betrieben werden kann, macht die Maschinen besonders energiesparend im Vergleich zu herkömmlichen Biegemaschinen, die mit hohen Temepraturen arbeiten. Diese Rohrbiegemaschinen benötigen keine Vorformung oder Gussformen, sodass Produktionszeit minimiert und Kosten gespart werden können. Die Maschinen können verschiedene Arten von Kunststoffrohren bearbeiten und bieten flexible Programmierung der spezifischen Parameter für Nylonrohr. Herkömmliche Maschinen haben einen Produktionszyklus von ca. 30min, wohingegen diese Rohrbiegemaschinen in nur 2min die Rohre fertigstellen können, was dank verbesserter Heiz- und Kühlprozesse ermöglicht wird und höhere Effizienz garantiert.
| Maschinenfarbe | weiß/ Industriegrau |
| Nettogewicht | 1600kg |
| Maschinengröße | 4200×850×1750mm |
| Nennleistung | 11kW |
| Heizleistung | 8.5kW (Höchstwert) |
| Luftverbrauch | 0.3-0.5m³/min |
| Energieverbrauch | 3kW.h |
| Produktionsrate rechtwinklige Biegung | 6.5s/Biegung |
| Max. Biegung | 15 |
| Max. Nutzlänge | 800mm |
| Speicherkapazität | 300 Programme |
| Motorleistung Biegung (Y-Achse) | 0.4kW (Servomotor×1) |
| Motorleistung Rotation (Z-Achse) | (Servomotor×1) 0.75kW |
| Motorleistung Zuführung von hinten (X-Achse) | (Servomotor×2) 0.4kW |
| Modell | | | |
| Maschinenfarbe | Weiß/ Industriegrau | Weiß/ Industriegrau | Weiß/ Industriegrau |
| Nettogewicht | 2100kg | 2200kg | 1600kg |
| Maschinengröße | 3800×1100×2050mm | 4250×1100×1800mm | 4200×850×1750mm |
| Nennleistung | 13kW | 13kW | 11kW |
| Wärmeleistung | (Höchstwert)8.5kW | (Höchstwert)8.5kW | (Höchstwert)8.5kW |
| Luftverbrauch | 0.3-0.5m³/min | 0.3-0.5m³/min | 0.3-0.5m³/min |
| Energieverbrauch | 5.5Kw.h | 4.5Kw.h | 3Kw.h |
| Produktionsrate Rechtwinkel | 3.5s/Biegung | 4.5s/Biegung | 6.5s/Biegung |
| Max. Biegungen | 40 | 30 | 15 |
| Max. Nutzlänge | 5000mm | 1000mm | 800mm |
| Speicherkapazität | 2000 ModelleProgramme | 1000 Programme | 300 Programme |
| (Motorleistung Biegung (Y-Achse) | Servomotor×1)0.4kW | (Servomotor×1)0.4kW | (Servomotor×1)0.4kW |
| Motorleistung Rotation (Z-Achse) | (Servomotor×1)1.5kW | (Servomotor×1)0.75kW | (Servomotor×1)0.75kW |
| Motorleistung Zuführung von hinten (X-Achse) | (Servomotor×2)0.4kW | (Servomotor×2)0.4kW | (Servomotor×2)0.4kW |
| Motorleistung Zuführung (X-Achse) | (Servomotor×2)0.1kW | / | / |
| Motorleistung Hub (Z-Achse) | (Servomotor×1)0.75kW | (Servomotor×1)0.75kW | / |
| Rohrgröße | Min. Biegeradius | Kürzeste Gerade zwischen zwei Winkeln | Min. eingeschlossener Winkel |
| 6×1 | 22 | 30 | 85 |
| 8×1 | 25 | 35 | 85 |
| 10×1.25 | 25 | 40 | 85 |
| 12×1.5 | 35 | 45 | 85 |
| 12.5×1.5 | 35 | 45 | 85 |
| Modell | S3000-22V | BST25-IV | BST16-IIIS | ||||||
| Tube Size | Min. Biegeradius | Kürzeste Gerade zwischen zwei rechten Winkeln | Min. eingeschlossener Winkel | Min. Biegeradius | Kürzeste Gerade zwischen zwei rechten Winkeln | Min. eingeschlossener Winkel | Min. Biegeradius | Kürzeste Gerade zwischen zwei rechten Winkeln | Min. eingeschlossener Winkel |
| 6×1 | 15 | 25 | 55 | 15 | 25 | 80 | 22 | 30 | 85 |
| 8×1 | 20 | 30 | 55 | 20 | 30 | 80 | 25 | 35 | 85 |
| 10×1 | 25 | 30 | 55 | 25 | 35 | 80 | / | / | / |
| 10×1.25 | 25 | 30 | 55 | 25 | 35 | 80 | 25 | 40 | 85 |
| 12×1 | 28 | 30 | 60 | / | / | / | / | / | / |
| 12×1.25 | 28 | 30 | 60 | 30 | 40 | 80 | / | / | / |
| 12×1.5 | 28 | 30 | 60 | 30 | 40 | 80 | 35 | 45 | 85 |
| 12.5×1.5 | 30 | 28 | 60 | 30 | 40 | 80 | 35 | 45 | 85 |
| 13.5×1.25 | 30 | 28 | 60 | / | / | / | / | / | / |
| 14×1.5 | 30 | 27 | 60 | 35 | 45 | 80 | / | / | / |
| 14×2 | 30 | 27 | 60 | 35 | 45 | 80 | / | / | / |
| 15×1.5 | 30 | 25 | 60 | / | / | / | / | / | / |
| 15×1.25 | 30 | 25 | 60 | / | / | / | / | / | / |
| 16×1.25 | 30 | 25 | 60 | / | / | / | / | / | / |
| 16×1.5 | 30 | 25 | 60 | / | / | / | / | / | / |
| 16×2 | 30 | 25 | 60 | / | / | / | / | / | / |
| 18×1.5 | 35 | 27 | 60 | / | / | / | / | / | / |
| 19×1.5 | 35 | 27 | 65 | / | / | / | / | / | / |
| 20×1.5 | 35 | 28 | 65 | / | / | / | / | / | / |
| 21×1.5 | 37 | 30 | 65 | / | / | / | / | / | / |
| 22×1.5 | 39 | 30 | 65 | / | / | / | / | / | / |
Wir können Ihnen bei allen Fragen weiterhelfen.
Saimansi hat sich auf die Produktion hochwertiger Automobilleitungen mit Hilfe von Rohrbiegemaschinen und Thermoformanlagen spezialisiert. Wir bringen Erfahrung und Innovation zusammen und stellen zuverlässige Kunststoffrohre ganz nach Kundenanforderungen in der modernen Autoindustrie her. Als Teil unserer Mission effizienter und nachhaltiger zu produzieren, haben wir uns auf die Entwicklung von energiesparenden Rohrbiegemaschinen mit hoher Produktionsgeschwindigkeit fokussiert. Unser Mutterkonzern Boshite ist seit 2005 ein angesehener Hersteller von Steckverbindungen für Autoleitungen und Nylonrohren. Saimansi bietet flexible und effiziente Rohrbiegemethoden zur Herstellung von Rohren und Schläuchen nach höchsten Standards an und kann die Herstellungsprozesse optimieren.
