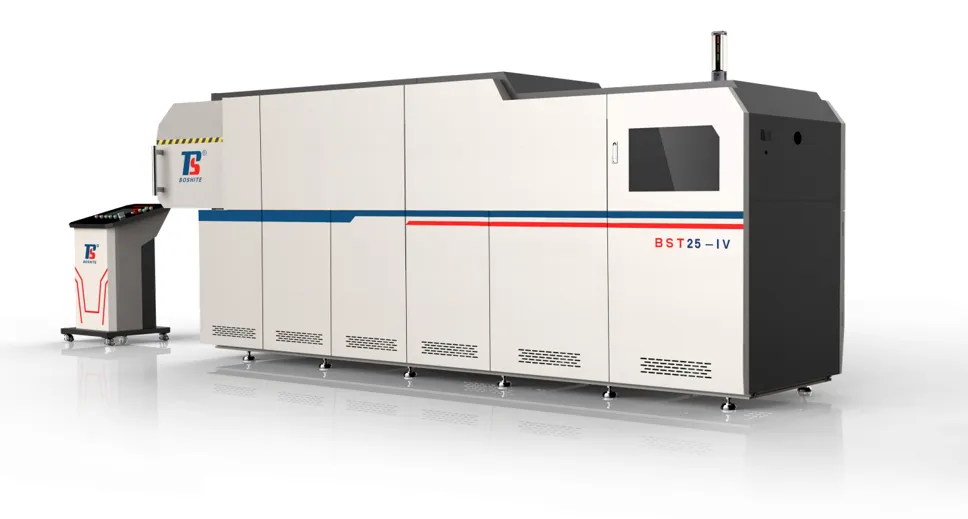

Die 4. Generation unserer Rohrbiegemaschinen ist ideal zur Herstellung von essenziellen Autokomponenten wie Vakuumleitungen, Anschlussrohre für Treibstofftanks, Lüftungsleitungen, Treibstoffleitungen, Harnstoffleitungen, Bremsleitungen etc. geeignet. Dank eines fortschrittlichen Heizsystemes mit doppelt kontrollierbarer Frequenzheizung verbrauchen die Rohrbiegemaschinen dieser Generation nur 8.5 kW, was im Vergleich zu traditionellen Maschinen extrem verbrauchsarm ist. In älteren Maschinen mussten die Kunststoffrohre erst vorgeheizt und vorgeformt werden, wohingegen diese neuartigen Rohrbiegemaschinen keine Gussformen mehr benötigen und sich die Rohre digital gesteuert in einem Produktionsvorgang flexibel formen lassen.
Die neuen Rohrbiegemaschinen haben 30% höhere Produktionseffizienz und können leicht hitzebeständige Materialien wie PA612 und PA1012 bearbeiten. Eine große Bandbreite an Nylonrohren, ca. 55% der in der Industrie verfügbaren, kann mit dieser Maschine bearbeitet werden. Vielseitigkeit und starke Leistung machen die Rohrbiegemaschinen der 4. Generation zur perfekten Wahl zur Herstellung von Automobilleitungen und bieten innovative und bessere Produktlösungen.
| Maschinenfarbe | weiß/ Industriegrau |
| Nettogewicht | 2200kg |
| Maschinengröße | 4250×1100×1800mm |
| Nennleistung | 13kW |
| Heizleistung | 8.5kW (Höchstwert) |
| Luftverbrauch | 0.3-0.5m³/min |
| Stromverbrauch | 4.5kW.h |
| Produktionsrate rechtwinklige Biegung | 4.5s/Biegung |
| Max. Biegungen | 30 |
| Max. Nutzlänge | 1000mm |
| Speicherkapazität | 1000 Programme |
| Motorleistung Biegung (Y-Achse) | 0.4kW (Servomotor×1) |
| Motorleistung Rotation (Z-Achse) | (Servomotor×1) 0.75kW |
| Motorleistung Zuführung von hinten (X-Achse) | (Servomotor×2) 0.4kW |
| Motorleistung Hub (Z-Achse) | (Servomotor×1) 0.75kW |
| Modell | | | |
| Maschinenfarbe | Weiß/ Industriegrau | Weiß/ Industriegrau | Weiß/ Industriegrau |
| Nettogewicht | 2100kg | 2200kg | 1600kg |
| Maschinengröße | 3800×1100×2050mm | 4250×1100×1800mm | 4200×850×1750mm |
| Nennleistung | 13kW | 13kW | 11kW |
| Wärmeleistung | (Höchstwert)8.5kW | (Höchstwert)8.5kW | (Höchstwert)8.5kW |
| Luftverbrauch | 0.3-0.5m³/min | 0.3-0.5m³/min | 0.3-0.5m³/min |
| Energieverbrauch | 5.5Kw.h | 4.5Kw.h | 3Kw.h |
| Produktionsrate Rechtwinkel | 3.5s/Biegung | 4.5s/Biegung | 6.5s/Biegung |
| Max. Biegungen | 40 | 30 | 15 |
| Max. Nutzlänge | 5000mm | 1000mm | 800mm |
| Speicherkapazität | 2000 ModelleProgramme | 1000 Programme | 300 Programme |
| (Motorleistung Biegung (Y-Achse) | Servomotor×1)0.4kW | (Servomotor×1)0.4kW | (Servomotor×1)0.4kW |
| Motorleistung Rotation (Z-Achse) | (Servomotor×1)1.5kW | (Servomotor×1)0.75kW | (Servomotor×1)0.75kW |
| Motorleistung Zuführung von hinten (X-Achse) | (Servomotor×2)0.4kW | (Servomotor×2)0.4kW | (Servomotor×2)0.4kW |
| Motorleistung Zuführung (X-Achse) | (Servomotor×2)0.1kW | / | / |
| Motorleistung Hub (Z-Achse) | (Servomotor×1)0.75kW | (Servomotor×1)0.75kW | / |
| Rohrgröße | Min. Biegeradius | Kürzeste Gerade zwischen zwei Winkeln | Min. eingeschlossener Winkel |
| 6×1 | 15 | 25 | 80 |
| 8×1 | 20 | 30 | 80 |
| 10×1 | 25 | 35 | 80 |
| 10×1.25 | 25 | 35 | 80 |
| 12×1.25 | 30 | 40 | 80 |
| 12×1.5 | 30 | 40 | 80 |
| 12.5×1.5 | 30 | 40 | 80 |
| 14×1.5 | 35 | 45 | 80 |
| 14×2 | 35 | 45 | 80 |
| Modell | S3000-22V | BST25-IV | BST16-IIIS | ||||||
| Tube Size | Min. Biegeradius | Kürzeste Gerade zwischen zwei rechten Winkeln | Min. eingeschlossener Winkel | Min. Biegeradius | Kürzeste Gerade zwischen zwei rechten Winkeln | Min. eingeschlossener Winkel | Min. Biegeradius | Kürzeste Gerade zwischen zwei rechten Winkeln | Min. eingeschlossener Winkel |
| 6×1 | 15 | 25 | 55 | 15 | 25 | 80 | 22 | 30 | 85 |
| 8×1 | 20 | 30 | 55 | 20 | 30 | 80 | 25 | 35 | 85 |
| 10×1 | 25 | 30 | 55 | 25 | 35 | 80 | / | / | / |
| 10×1.25 | 25 | 30 | 55 | 25 | 35 | 80 | 25 | 40 | 85 |
| 12×1 | 28 | 30 | 60 | / | / | / | / | / | / |
| 12×1.25 | 28 | 30 | 60 | 30 | 40 | 80 | / | / | / |
| 12×1.5 | 28 | 30 | 60 | 30 | 40 | 80 | 35 | 45 | 85 |
| 12.5×1.5 | 30 | 28 | 60 | 30 | 40 | 80 | 35 | 45 | 85 |
| 13.5×1.25 | 30 | 28 | 60 | / | / | / | / | / | / |
| 14×1.5 | 30 | 27 | 60 | 35 | 45 | 80 | / | / | / |
| 14×2 | 30 | 27 | 60 | 35 | 45 | 80 | / | / | / |
| 15×1.5 | 30 | 25 | 60 | / | / | / | / | / | / |
| 15×1.25 | 30 | 25 | 60 | / | / | / | / | / | / |
| 16×1.25 | 30 | 25 | 60 | / | / | / | / | / | / |
| 16×1.5 | 30 | 25 | 60 | / | / | / | / | / | / |
| 16×2 | 30 | 25 | 60 | / | / | / | / | / | / |
| 18×1.5 | 35 | 27 | 60 | / | / | / | / | / | / |
| 19×1.5 | 35 | 27 | 65 | / | / | / | / | / | / |
| 20×1.5 | 35 | 28 | 65 | / | / | / | / | / | / |
| 21×1.5 | 37 | 30 | 65 | / | / | / | / | / | / |
| 22×1.5 | 39 | 30 | 65 | / | / | / | / | / | / |
Wir können Ihnen bei allen Fragen weiterhelfen.
Saimansi hat sich auf die Produktion hochwertiger Automobilleitungen mit Hilfe von Rohrbiegemaschinen und Thermoformanlagen spezialisiert. Wir bringen Erfahrung und Innovation zusammen und stellen zuverlässige Kunststoffrohre ganz nach Kundenanforderungen in der modernen Autoindustrie her. Als Teil unserer Mission effizienter und nachhaltiger zu produzieren, haben wir uns auf die Entwicklung von energiesparenden Rohrbiegemaschinen mit hoher Produktionsgeschwindigkeit fokussiert. Unser Mutterkonzern Boshite ist seit 2005 ein angesehener Hersteller von Steckverbindungen für Autoleitungen und Nylonrohren. Saimansi bietet flexible und effiziente Rohrbiegemethoden zur Herstellung von Rohren und Schläuchen nach höchsten Standards an und kann die Herstellungsprozesse optimieren.
